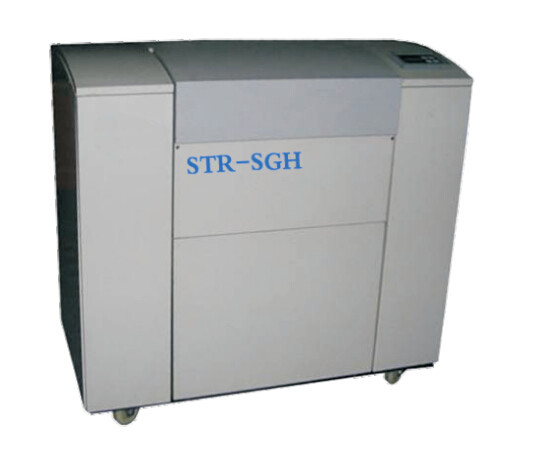

激光光绘机

STR-SGH

特点：

▲高产能：扫描速度达到4分钟/整幅（26"×20"，8000dpi）能够充分满足客户的产能需求；

▲高精度：采用进口高精度滚珠丝杆，配合精密步进电机及驱动系统，重复精度达到±0.01mm，引入完善的非线性

                电子校正技术，进一 步提高机器的定位精度；

▲USB接口发排：连接简单；占用计算机资源更少，发排时可同时进行其他操作；可满足高速大数据量的传输。

技术参数：

▲结构形式 ：外鼓

▲绘图幅面 ：26"×20"（660mm×508mm）

▲分辨率 ：8000dpi

▲定位精度 ：±0.01mm

▲最小线宽 ：1mil（0.0254mm）

▲扫描速度 ：4分钟/整幅

▲光路： 32路激光

▲适用菲林 ：KODAK ERN7; AGFA HTR3; FUJIFILM HPR-7S

▲上片系统 ：半自动

▲光栅处理方式 ：软件光栅化

▲工作环境 ：AC220V±2% 、温度20℃±10% 、湿度55±10%

▲输入数据类型 ：RS-274D、RS-274X、DPF、ODB++、 TIFF、HPGL、DXF、PROTEL PCB

▲输出数据类型 ：RID、TIFF、BMP

▲外形尺寸(mm) ：1250×1060×830

▲重量 :400kg
