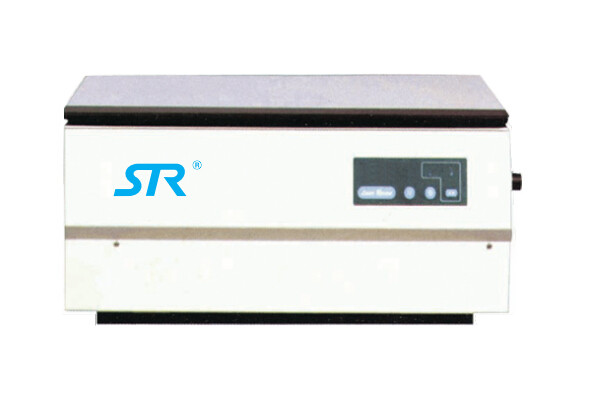

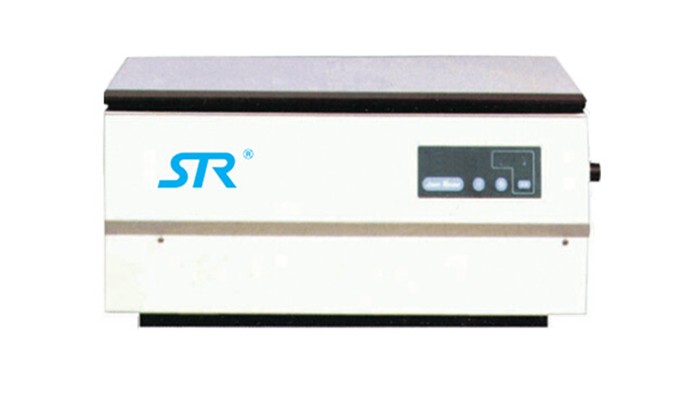

激光光绘机

STR-PGH

特点：

    光绘机是通过激光扫描方式在胶片上实现电脑图形文件以点阵形式输出，使胶片上成像所设计线路图形，高精度的

红光菲林技术，可达到4-7mil的线径及线距要求。产品质量稳定，速度快，为多层线路板的高端设计产品，采用了激

光自动控制系统。

技术参数：

▲成像方式：外滚筒式双向四路并行成像

▲光绘范围：390X290mm

▲胶片规格：0.1±0.01mm

▲精度：2540dpi、4064dpi

▲成像时间：2540dpi整幅为5min

▲重合精度：≤±0.01mm

▲上片方式：真空吸附、单页手动上片

▲工作环境：40-80%RH 室温25℃

▲外形：60X52X24cm

▲电源：AC220V 50Hz
