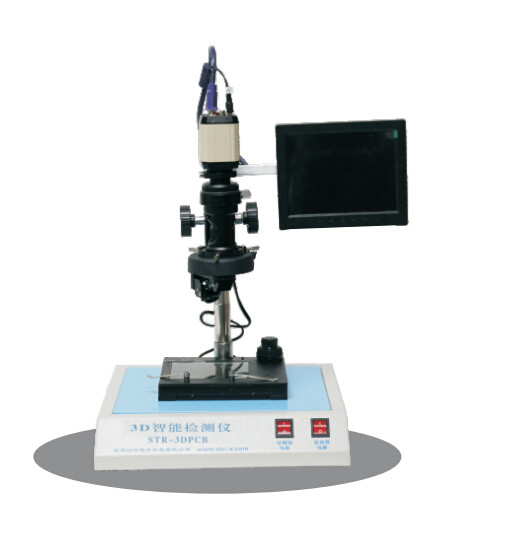

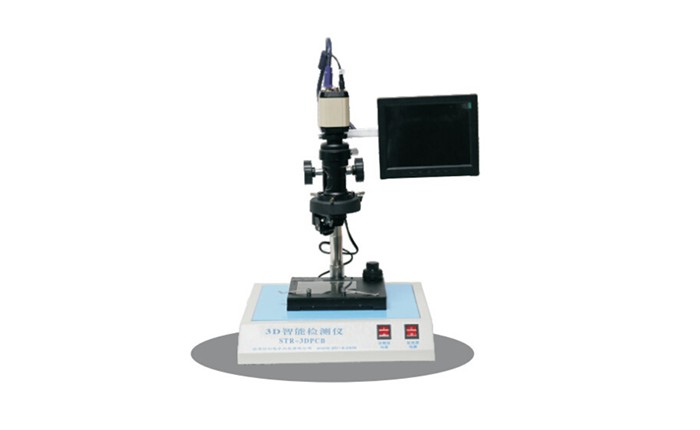

3D智能检测仪

STR-3DPCB

特点：

    STR-3DPCB智能线路板检测台，采用高级光学系统，具有低畸变、高分辨率、大景深、视场宽大且平坦、齐焦性

好等特点，设计新颖，操作简便。

    STR-3DPCB智能线路板检测台可3D全方位观测线路板的线路立体蚀刻情况和过孔孔壁的铜情况，从而对线路板的

制作品质进行分析和维修，保障电子产品的后期制作。

▲HT-108变焦显微镜体，1x视频接口；

▲2D/3D角度配镜， 1x物镜；

▲数字高清视频显示系统: 1/2" CMOS, 35f/s,1024X768分辨率, 具有十字刻度线功能；

▲实时成像时对比、图像冻结功能及VGA 输出；

▲配置光源，清晰观测细微变化。

▲台式整体设计，使用更加方便。

▲支持CRT或LCD显示器，VGA输出

技术参数：

▲主机变倍范围：0.3X~2.2X；

▲变焦比：1:7；

▲标准物镜与配镜：1X；

▲放大倍数：7X~150X（17”LCD）

▲视场范围：3.5mm-25mm

▲工作距离：标准工作距离为95mm

▲光学物镜：0.5X，1X 和2.0X
