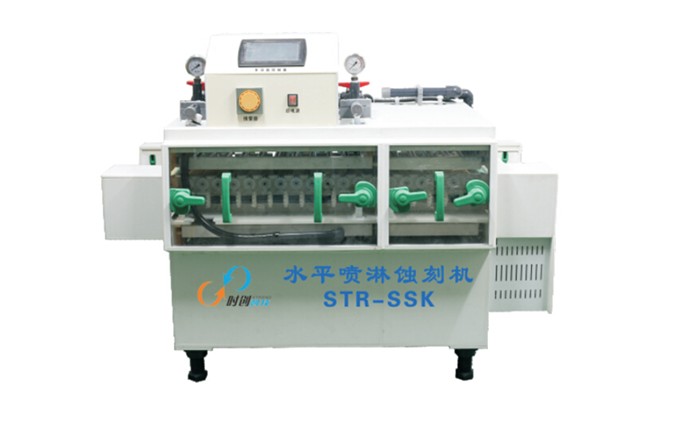

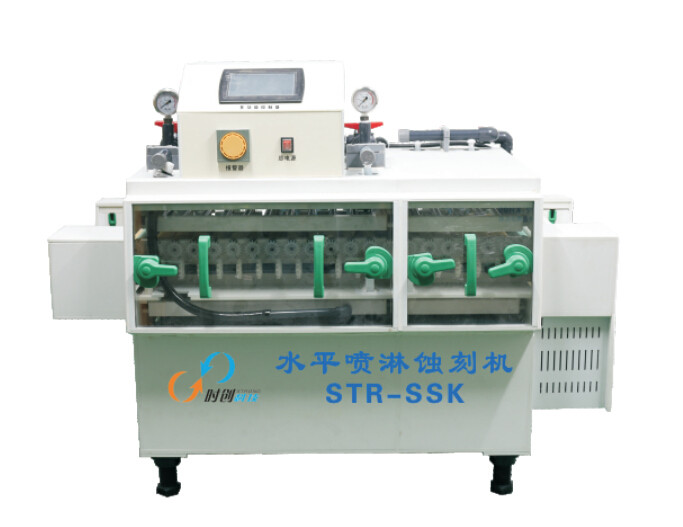

水平喷淋蚀刻机

STR-SSK

特点：

    STR-SXY水平双面蚀刻机是时创科技参照工业PCB制作自主研发的高性能设备，采用双面摇摆水平喷淋工艺，彻

底克服了水池效应，保障蚀刻品质。先进的智能控制系统使得制作过程更加方便愉悦。

技术参数：

▲实现功能：采用高压双面摇摆喷淋水平传动将未曝光线路板蚀刻出的电路外的部分

           溶解、线路部分留在覆铜板上，实现线路板制程中的蚀刻工艺过程；

▲工艺流程：含蚀刻、水洗工艺；

▲蚀刻尺寸：320mm×无限；

▲显影方式：水平流水式双面摇摆喷淋蚀刻，彻底克服水池效应，保障线路蚀刻品质；

▲配置特点：蚀刻区长度1000mm,加温采用 钛发热管2只、液泵采用立式耐酸碱泵2台、

           配置过滤泵2台；

▲控制系统：采用彩色触摸屏+PLC智能控制系统，变频器控制流水速度，提高设备可

           靠性和先进性，内置工艺流程及工艺参数指南；显影时间：5S～99M60S可调；

▲蚀刻温度：20℃~70℃可调；

▲输入电源：AC220V/50Hz；

▲外形尺寸：1300X1100X1200mm
