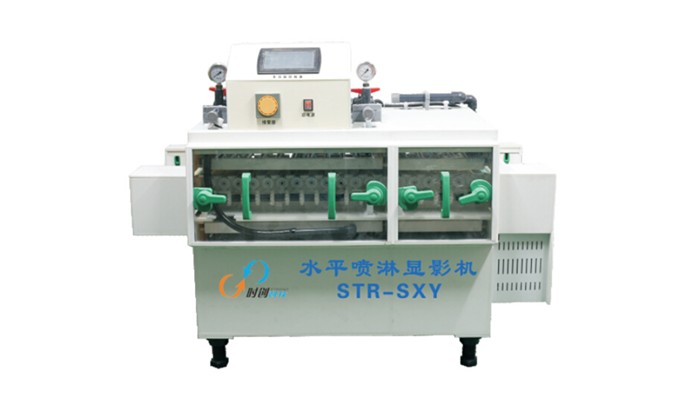

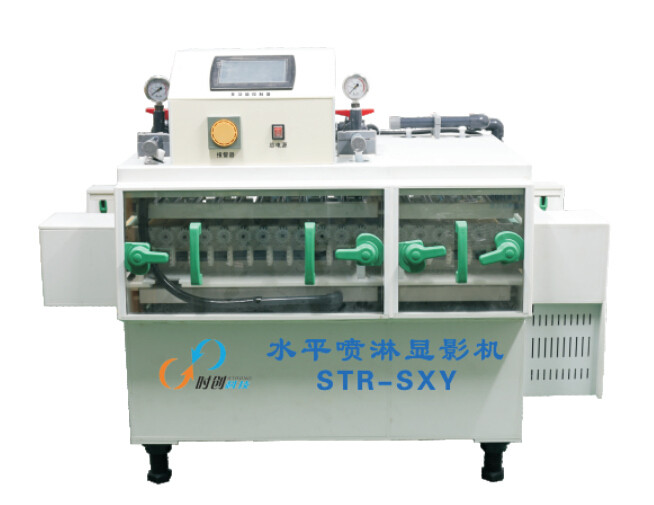

水平喷淋显影机

STR-SXY

特点：

    STR-SXY水平双面显影机是时创科技参照工业PCB制作自主研发的高性能设备，采用双面摇摆水平喷淋工艺，彻

底克服了水池效应，保障显影品质。先进的智能控制系统使得制作过程更加方便愉悦。

技术参数：

▲实现功能：采用高压双面摇摆喷淋水平传动将未曝光的部分溶解、曝光的部分留在覆

           铜板上，实现线路板制程中的显影工艺过程。以便蚀刻；

▲工艺流程：含显影、水洗工艺；

▲显影尺寸：320mm×无限；

▲显影方式：水平流水式双面摇摆喷淋显影，彻底克服水池效应，保障显影品质；

▲配置特点：显影区长度700mm,加温采用 不锈钢发热管2只、液泵采用立式耐酸碱泵2台

           配置过滤泵2台；

▲控制系统：采用彩色触摸屏+PLC智能控制系统，变频器控制流水速度，提高设备可靠

           性和先进性，内置工艺流程及工艺参数指南；显影时间：5S～99M60S可调；

▲显影温度：20℃~70℃可调；

▲输入电源：AC220V/50Hz；

▲外形尺寸：1300X1100X1200mm。
